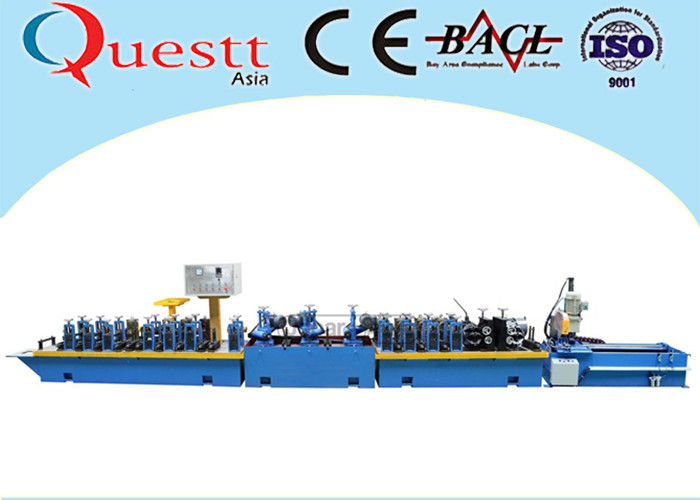

1KW de Buis die van de vezellaser de Vorminrichting van de Machinepijp met PLC Controlesysteem maken

Pijp die Systeem met 1KW-het Lassen van de Vezellaser na het buigen maken

Het systeem is bestaat uit

1. Pijp die machine maken

2. 1KW de machine van het vezellassen

3. De inrichting van de pijpvorm

Specificatie

5. Pijp rangeΦ9~Φ50.8mm, Thicknessδ0.2-1.0mm

6. Waaier van de pijp de bewegende snelheid: ≤12M/min

7. Aandrijvingsmotor (de motor van Siemens, Frequentiecontrole) 7.5kw. Voltage: 3 fase 400V 50Hz

Configuratie

A. pijp die machine maken

1. De pijp die machine maken heeft de dubbele rollen die kader, Diameter laden van coiler Ф350-Ф550mm, die capaciteit 1.5T laden.

2. Het vormen van stadium:

(1) het Voeden gids 2 reeksen: Door apparaat en drie rol nivellerend apparaat aan het voeden te voeden. 1 reeks

(2) Verticale houders, 7 reeksen. De belangrijkste as gebruikt 40Cr, en met het aanmaken, dooft de hoge frequentie, het nauwkeurige malen, roestpreventie. De houders zijn gebruiksht200 materiaal.

(3) pijp die machinediameter van verticale axlesφ40mm, Diameter maken die van Horizontale axlesφ25 mm, assen φ30 rechtmaken.

(4) Horizontale typehouder, 8 reeksen. De belangrijkste as gebruikt 40Cr, en met het aanmaken, dooft de hoge frequentie, het nauwkeurige malen, roestpreventie. Houders zijn systeem van de de versnellingsbakaandrijving van gebruiksht200 materi (de 4) het Spiraalvormige, 1set;

(5) Basis, 1 reeks

(het universele drijfas 6) 212 verbinden voor auto's.

B 1KW het lassensysteem van de Vezellaser 1 reeks

1. 1KW het Systeem van de vezellaser van Raycus China

2. Het speciale koelsysteem van de vezellaser

3. Het hoofd van het laserlassen van LaserMeck de V.S.

4. Het gas van het laserlassen beschermt systeem

5. Speciale van de lassencontrolemechanisme en industrie computer

6. PLC controlesysteem

7. Het hoofd van het laserlassen boven en beneden worktable

8. Speciaal controlekabinet

C. malend materiaal

(1) Malend hoofd, 3 Reeksen; Motormacht 3kw

(2) Horizontale houder, 2 Reeksen

(3) basis, 1 Reeks.

D. het rangschikken van en het rechtmaken van machine

(1) Verticale houders, 4 reeksen; (2) Horizontale typehouders, 4 reeksen;

(3) Rechtmakend hoofd, 2 reeksen; (4) het Spiraalvormige systeem van de versnellingsbakaandrijving, 1 reeks;

(5) hoofdzakelijk motor

E. automatisch scherp systeem

(1) de cirkel scherp blad van de Metaalzaag.

F. gebeëindigd kader, 1 reeks.

G. elektrocontrolesysteem

(1) Elektrocontrolesysteem voor de pijpmachine, 1 reeks; (2) Eindeknoop;

(3) met frequentie die controlesysteem ombouwen

H. rang voor de machines

V: Horizontaal H: Verticaal Q: Malende Hoofden TH1, TH2: Het rechtmaken van Kader
