Inleiding

De in orde makende machine van de laserweerstand wordt speciaal ontwikkeld en voor de dikke filmkring en de dunne industrie van de filmkring geproduceerd. Bron die (weerstandsaanpassing) in orde maken en de actieve (de aanpassing van de kringsfunctie) in orde maken wordt hoofdzakelijk gebruikt voor het high-precision in orde maken van thin-film, thick-film, hybride geïntegreerde schakelingen en diverse elektronische modules, die de volgende industrieën impliceren:

De in orde makende die machines van de laserweerstand door ons bedrijf worden geproduceerd worden onafhankelijk ontwikkeld van het de controlesysteem van de kernmeting, softwaresysteem, enz., en hebben alle onafhankelijke intellectuele-eigendomsrechten, die klanten van uitvoerige laserweerstand het in orde maken toepassingsoplossingen kunnen voorzien.

Materiaalmodel en prestaties

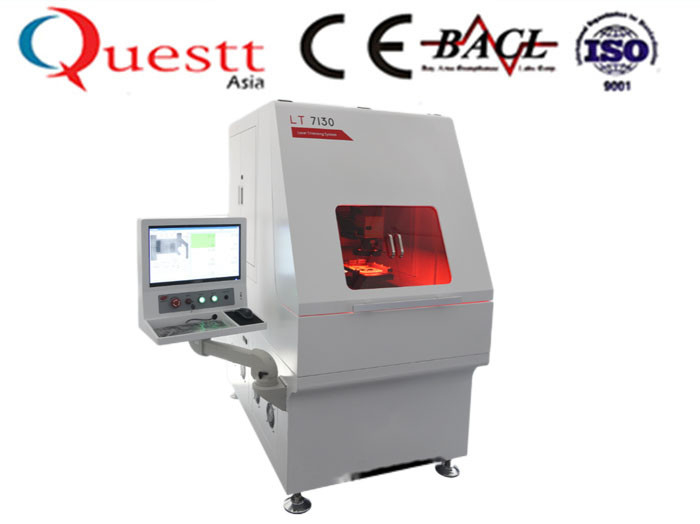

LT7 is de de weerstands in orde makende machine van de reekslaser een high-end configuratietype in orde makende machine van de laserweerstand

LT7 de reeksproducten keuren geavanceerde speciale laser voor laserweerstand het in orde maken goed.

Hoge precisie van weerstandsaanpassing

Snelle weerstandsaanpassing

Sterke functie

Hoge betrouwbaarheid en stabiliteit

Lage het werken en onderhoudskosten

Hoog rendement, lage energieverbruik en kostenbesparing

De efficiency van de laser elektro-optische omzetting bereikt 25%, en de gemiddelde dagelijkse machtsconsumptie is minder dan 10 graden, wat 1/10 van de traditionele flitslamp gepompte laser in vaste toestand is. Het gebruik op lange termijn kan gebruikers heel wat energieuitgaven besparen, koolstofemissies verminderen, snakken levensduur, hoge prestatiesstal en onderhoud-vrij, verminderend onderbreking.

De oplossing van de lasersnoeischaar

Het principe van laserweerstand het in orde maken is een zeer fijne laserstraal te gebruiken om dik te raken en dun weerstanden te filmen, en het knipsel van dik te realiseren en dun kringen te filmen door het weerstandslichaam te laten verdampen. De laserstraal snijdt de dikke die en dun filmweerstanden volgens het programma door de computer vooraf wordt bepaald, en verandert de weerstandswaarde van de weerstanden door de geometrische vormen van de dikke en dun filmweerstanden te veranderen. Aangezien het laser scherpe proces vordert, controleert de metingskring in real time de veranderingen in de weerstandswaarden van de dikke en dun filmweerstanden in realtime, en de weerstandswaarden van dik en dun filmweerstanden constant naderen de waarde van de doelweerstand. Namelijk wordt het laserweerstand het in orde maken procédé gerealiseerd.

Wanneer de dikke filmweerstand in de elektronische module wordt gebruikt, kan de functiewijziging van de elektronische module worden gerealiseerd door de weerstandsverandering aan te passen zodat het outputsignaal van de elektronische module ook verandert.

Laserweerstand het in orde maken verandert het geleidende gebied in dwarsdoorsnede en de geleidende lengte van het weerstandslichaam, en kan het weerstandslichaam onder de waarde van de doelweerstand aan de vereiste nauwkeurigheidswaaier in orde maken.

Hoofdconfiguratie van één enkel apparaat

Technische parameter

1.Laser systeem

• lLaser golflengte: 1064nm
• de macht van de lAveragelaser: 6W@10KHZ (TEM00)
• lTypical vlekgrootte: 3040µm
• lFocuswijze: computerprogrammacontrole

2.Laser straal plaatsend systeem

• lLaser aftastenwaaier: 60mm X 60mm
• lRepeat het plaatsen nauwkeurigheid: 2.5µm
• lLaser de resolutie van de straalmotie: 1µm
• de snelheid van het lMaximumaftasten: 7000mm/s
• lPositioning methode: het programmeerbare plaatsen of beelderkenning het automatische plaatsen

3. Het systeem van het beeldtoezicht

• lMonitoring methode: laser coaxiale controle
• lProprietary technologie: achromatische technologie, laser en weergaveoverlapping binnen het formaat
• lMonitoring gebied van mening: 46mm (diagonaal)
• lLighting bron: LEIDENE verlichting

4. het meten van systeem

• lResistancemeetmethode: voeg stroom aan maatregelenvoltage toe

Four-wire systeem, two-wire controle van het systeemcomputerprogramma

• de wijze van de lResistancemeting: drie-snelheid wijze die, programmeerbare controle plaatsen
• de waaier van de lResistancemeting: 0.1Ω-100MΩ (resolutie met 16 bits)
• de nauwkeurigheid van de lResistancemeting:

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

• l de snelheid van de Weerstandsmeting: 25µs
• LDC-voltageresolutie: 0.16µV (onder 10mV-hoogtepunt - schaalvoorwaarde)
• lProbe scheep in: 48PIN, om het even welke definitie, compatibel met ESI ingevoerd materiaal
• lProbe scheep beweging in: computerprogrammacontrole
• de waaier van de lVoltagemeting: resolutie ±100mV~ ±10V met 16 bits (ander gamma is facultatief)

5. Computers en Softwaresystemen

• lSoftware programmeerbaar, kan automatische verrichting buigzaam realiseren, weerstandsaanpassing en de aanpassing van de kringsfunctie ontmoeten
• de lDatabasefunctie, alle gegevens van de weerstandsaanpassing kan aan de database voor opslag, met goede traceability worden geschreven
• lThe kan de weerstand door hand single-chip controle worden gecontroleerd, en het kan ook automatisch door ononderbroken matrijs (ononderbroken spaanderverwerking) worden aangepast
• lAccurate kan de weerstandsaanpassing worden uitgevoerd door de methode van de de weerstandsaanpassing van de laserpunt te plaatsen
• lAccording aan het verschil van de aanvankelijke weerstandswaarde, kunnen de verschillende parameters van de weerstandsaanpassing worden geselecteerd om weerstandsaanpassing uit te voeren

6. Systeem van de stap-en-herhalings het mechanische motie

• lMovementwijze: het systeem van de lineaire motormotie
• lMotionwaaier: 300mm*300mm
• grootte van het lMaximum de ceramische substraat: 150mm*150mm
• lMotionresolutie: 1µm
• lRepeat nauwkeurigheid: ±1µm
• lPositioning nauwkeurigheid: ±10µm
• lMaximumsnelheid: 1000mm/s (geen lading)
• lMotionversnelling: 1.5G

7. Andere technische indicatoren

• lCooling methode: luchtkoeling
• lPower lever voltage: 220V AC Luchtdruk: <0>

FAQ

1. Q: Kunt u de diensten overzee verlenen?

A: Ingenieurs die kunnen overzee dienen.

2. Q: Hoe te om de machine te gebruiken?

A: Alvorens de verpakkende machine naar u te verzenden, zullen wij het installeren en zullen het, testen en zullen dan het gehele apparaat in een houten doos inpakken, zodat doet u n't-behoefte om het te installeren opnieuw,

3. Q: Test verpakking vóór verzending?

A: wij zullen zeker 100% van de experimentele testmachine normaal zullen zijn zonder problemen.

4. Q: Wat is de garantieperiode?

A: Één jaargarantie voor de gehele machine.

5. Q: Wat is de betalingstermijn?

A: Keur L/C of TT goed.

6. Q: Wat is de levertijd?

A: 15-20 dagen na het ontvangen van de storting. Contact: de 7 * 24 uren online dienst als u andere materialen/producten moet inpakken of om het even welke vragen over de verpakkende machine hebben, alstublieft vrij voelen om me met de elektronische post te versturen of ons te roepen.
