Goedkope de laser in orde makende machine van de prijs Automobielsensor

Goedkope de laser in orde makende machine van de prijs Automobielsensor voor verkoop

Inleiding

De laser in orde makende machine wordt speciaal ontwikkeld en voor de dikke filmkring en de dunne industrie van de filmkring geproduceerd. Bron die (weerstandsaanpassing) in orde maken en de actieve (de aanpassing van de kringsfunctie) in orde maken wordt hoofdzakelijk gebruikt voor het high-precision in orde maken van thin-film, thick-film, hybride geïntegreerde schakelingen en diverse elektronische modules

De laser in orde makende die machine door ons bedrijf wordt geproduceerd wordt onafhankelijk ontwikkeld van het de controlesysteem van de kernmeting, softwaresysteem, enz., en heeft alle onafhankelijke intellectuele-eigendomsrechten, die klanten van uitvoerige laserweerstand het in orde maken toepassingsoplossingen kunnen voorzien.

Materiaalmodel en prestaties

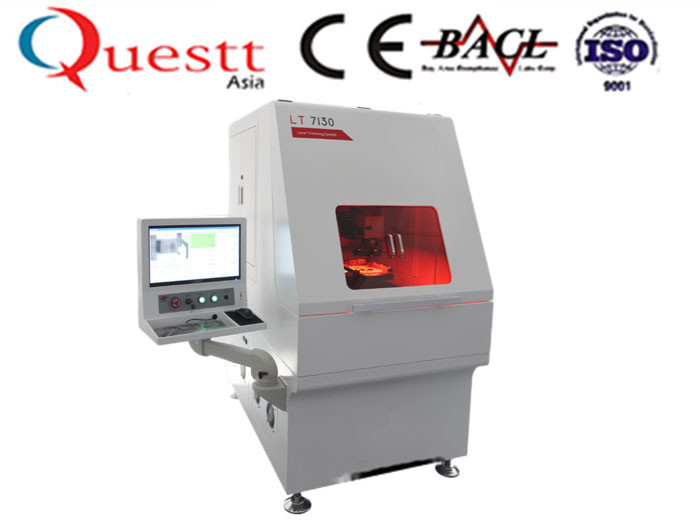

LT7 is de in orde makende machine van de reekslaser een high-end configuratietype in orde makende machine van de laserweerstand

LT7 de reeksproducten keuren geavanceerde speciale laser voor laser het in orde maken goed.

Hoge precisie van weerstandsaanpassing

• De gehele machine heeft de hoge nauwkeurigheid van de weerstandsaanpassing, en de nauwkeurigheid van de weerstandsaanpassing is verenigbaar en de opbrengst is hoog.
• lLT7 gebruikt een speciale laser voor laserweerstand het in orde maken, die een laserstraal van hoge straalkwaliteit en uiterst fijne lijnbreedte voorziet, en het effect van de laserhitte is klein.
• lUnique de wijze van de precisiecontrole, de merkgebonden veranderlijke technologie van de snelheidsmijnbouw.
• La-verscheidenheid van weerstand-aanpassende mes-type scherpe functies.

Snelle weerstandsaanpassing

• De software heeft de functie van ruwe aanpassing en het fijne aanpassing plaatsen, die de evenredige verhouding tussen ruwe aanpassing en fijne aanpassing volgens de kenmerken van de weerstand kunnen plaatsen, die effectief de snelheid van de weerstandsaanpassing onder het gebouw van het verzekeren van de nauwkeurigheid verbetert.
• de tijd van de lHigh-snelheidsmeting, enige metingstijd is slechts 25us.
• het mechanisme van lHigh-precisie stap-en-herhaling: gebruikend een lineaire motorplatform, zijn de bewegende snelheid en de versnelling snel; het kan één-cyclus weerstandsaanpassing van kringen met meerdere eenheden realiseren.
• de raadslift van de lHigh-snelheidssonde: verbeter effectief de verwerkingsefficiency tijdens cyclische weerstandsaanpassing van kringen met meerdere eenheden.

Sterke functie

• lWith kan de krachtige software programmeringsfunctie in de industrie, het aan diverse weerstandsaanpassing en functieaanpassing van elektronische modules aanpassen, en gemakkelijk de speciale behoeften van klanten en hoge automatische verrichting realiseren.
• lIn kan de toevoeging aan basisweerstand en voltagemeting, met externe speciale modules, het metingssignaal huidig zijn, frequentie, inversie en andere signalen.
• l Programmatic automatische controle van lasermacht, motie, metingswaaier, enz. kan worden gerealiseerd.
• lProbe z-As, van de de z-As van de lasernadruk de automatische programmeerbare beweging motorcontrole.
• de lPowerful databasefunctie, wordt het volledige productieproces geregistreerd en traceable.
• lThe kan de waarschuwingsfunctie van ongeschikte producten ongeschikte producten effectief verhinderen in het volgende proces te stromen.
• lThe worden de plaatsende coördinaten verkregen in realtime door het beeld, dat gemakkelijk is te werken en de het plaatsen nauwkeurigheid van het product verbetert.

Hoge betrouwbaarheid en stabiliteit

• De kerncomponenten worden ingevoerd om de kwaliteit te verzekeren
• lUsing speciaal granietvoetstuk: Het kan de traagheidsdietrilling effectief verminderen door het begin, het einde en de versnelling van de werkbank wordt veroorzaakt; tegelijkertijd, kan het de stabiliteit van de temperatuur van de machine handhaven.

Lage het werken en onderhoudskosten

• Hoog rendement, lage energieverbruik en kostenbesparing

De efficiency van de laser elektro-optische omzetting bereikt 25%, en de gemiddelde dagelijkse machtsconsumptie is minder dan 10 graden, wat 1/10 van de traditionele flitslamp gepompte laser in vaste toestand is. Het gebruik op lange termijn kan gebruikers heel wat energieuitgaven besparen, koolstofemissies verminderen, snakken levensduur, hoge prestatiesstal en onderhoud-vrij, verminderend onderbreking.

De oplossing van de lasersnoeischaar

Wanneer de dikke filmweerstand in de elektronische module wordt gebruikt, kan de functiewijziging van de elektronische module worden gerealiseerd door de weerstandsverandering aan te passen zodat het outputsignaal van de elektronische module ook verandert.

Laserweerstand het in orde maken verandert het geleidende gebied in dwarsdoorsnede en de geleidende lengte van het weerstandslichaam, en kan het weerstandslichaam onder de waarde van de doelweerstand aan de vereiste nauwkeurigheidswaaier in orde maken.

Hoofdconfiguratie van één enkel apparaat

Technische parameter

1.Laser systeem

• lLaser golflengte: 1064nm
• de macht van de lAveragelaser: 6W@10KHZ (TEM00)
• lTypical vlekgrootte: 3040µm
• lFocuswijze: computerprogrammacontrole

2.Laser straal plaatsend systeem

• lLaser aftastenwaaier: 60mm X 60mm
• lRepeat het plaatsen nauwkeurigheid: 2.5µm
• lLaser de resolutie van de straalmotie: 1µm
• de snelheid van het lMaximumaftasten: 7000mm/s
• lPositioning methode: het programmeerbare plaatsen of beelderkenning het automatische plaatsen

3. Het systeem van het beeldtoezicht

• lMonitoring methode: laser coaxiale controle
• lProprietary technologie: achromatische technologie, laser en weergaveoverlapping binnen het formaat
• lMonitoring gebied van mening: 46mm (diagonaal)
• lLighting bron: LEIDENE verlichting

4. het meten van systeem

• lResistancemeetmethode: voeg stroom aan maatregelenvoltage toe

Four-wire systeem, two-wire controle van het systeemcomputerprogramma

• de wijze van de lResistancemeting: drie-snelheid wijze die, programmeerbare controle plaatsen
• de waaier van de lResistancemeting: 0.1Ω-100MΩ (resolutie met 16 bits)
• de nauwkeurigheid van de lResistancemeting:

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

• l de snelheid van de Weerstandsmeting: 25µs
• LDC-voltageresolutie: 0.16µV (onder 10mV-hoogtepunt - schaalvoorwaarde)
• lProbe scheep in: 48PIN, om het even welke definitie, compatibel met ESI ingevoerd materiaal
• lProbe scheep beweging in: computerprogrammacontrole
• de waaier van de lVoltagemeting: resolutie ±100mV~ ±10V met 16 bits (ander gamma is facultatief)

5. Computers en Softwaresystemen

• lSoftware programmeerbaar, kan automatische verrichting buigzaam realiseren, weerstandsaanpassing en de aanpassing van de kringsfunctie ontmoeten
• de lDatabasefunctie, alle gegevens van de weerstandsaanpassing kan aan de database voor opslag, met goede traceability worden geschreven
• lThe kan de weerstand door hand single-chip controle worden gecontroleerd, en het kan ook automatisch door ononderbroken matrijs (ononderbroken spaanderverwerking) worden aangepast
• lAccurate kan de weerstandsaanpassing worden uitgevoerd door de methode van de de weerstandsaanpassing van de laserpunt te plaatsen
• lAccording aan het verschil van de aanvankelijke weerstandswaarde, kunnen de verschillende parameters van de weerstandsaanpassing worden geselecteerd om weerstandsaanpassing uit te voeren

6. Systeem van de stap-en-herhalings het mechanische motie

• lMovementwijze: het systeem van de lineaire motormotie
• lMotionwaaier: 300mm*300mm
• grootte van het lMaximum de ceramische substraat: 150mm*150mm
• lMotionresolutie: 1µm
• lRepeat nauwkeurigheid: ±1µm
• lPositioning nauwkeurigheid: ±10µm
• lMaximumsnelheid: 1000mm/s (geen lading)
• lMotionversnelling: 1.5G

7. Andere technische indicatoren

• lCooling methode: luchtkoeling
• lPower lever voltage: 220V AC Luchtdruk: <0>

FAQ

1. Q: Kunt u de diensten overzee verlenen?

A: Ingenieurs die kunnen overzee dienen.

2. Q: Hoe te om de machine te gebruiken?

A: Alvorens de verpakkende machine naar u te verzenden, zullen wij het installeren en zullen het, testen en zullen dan het gehele apparaat in een houten doos inpakken, zodat doet u n't-behoefte om het te installeren opnieuw,

3. Q: Test verpakking vóór verzending?

A: wij zullen zeker 100% van de experimentele testmachine normaal zullen zijn zonder problemen.

4. Q: Wat is de garantieperiode?

A: Één jaargarantie voor de gehele machine.

5. Q: Wat is de betalingstermijn?

A: Keur L/C of TT goed.

6. Q: Wat is de levertijd?

A: 15-20 dagen na het ontvangen van de storting. Contact: de 7 * 24 uren online dienst als u andere materialen/producten moet inpakken of om het even welke vragen over de verpakkende machine hebben, alstublieft vrij voelen om me met de elektronische post te versturen of ons te roepen.
