De Machine van de metaalbekleding
, Automatische lassenmachine

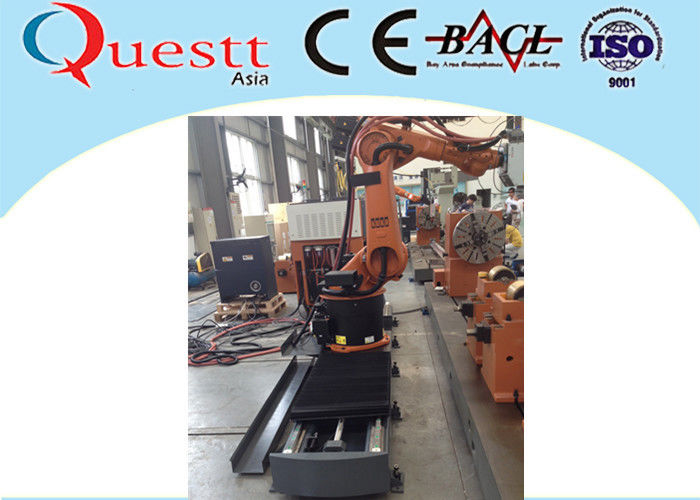

3KW van de de Laserbekleding van het vezelmetaal Machine van het de Machine de Automatische Lassen met Robotachtig Wapen
3KW het Systeem van de de Bekledingsmachine van de vezellaser voor de schachtventilator van de vormas het doven
Beschrijving
De laserbekleding is een nieuwe technologie van de oppervlaktewijziging. Het is door in de oppervlakte van het substraat toegevoegde bekledingsmateriaal, en het gebruik met hoge energiedichtheid van de laserstraal aan de oppervlakte van de grondstoflaag met het smelten methode en in de vorming van de basisoppervlakte en zijn metallurgische combinatie voegt materiële bekledingslaag toe.
Alle delen worden geschikt in de beschermende dekking. De motorkleppen komen uit de het trilling het voeden systeem en opslag één voor één op de transportband voor het het plukken systeem. Dan klemt het plukken systeemgreep één motorklep aan het bekledings worktable gebied, de inrichting de motorklep vast en roteert, tegelijkertijd zette het poeder die systeem verzenden uit het poeder en de laser komt uit om de bekleding te doen. Na afwerking dalen de losse bekleding, de inrichting de klem en de klep aan de tank.
Typische toepassingen
automobielvorm, mijnmachines, steenkoolmachines, petrochemische machines, generatorreeksen, walserijmachines en andere grote mechanische gedeelten.
Specificaties
| Punt |
Parameter |
| Laser |
De vezel brengt over |
| Outputvermogensklasse |
2-6kW |
| Machtsstabiliteit |
±2% |
| Elektro-optische conversieverhouding |
≥40% |
| Lasergolflengte |
980nm±10nm |
| Golflengteoutput |
CW |
| Inputvoltage |
380V-de vijf-draad @50Hz van 3phase |
Hgsf-2A de het poedervoeder van typeverrekijkers is door de kwantitatieve poeder het voeden transporten van het dienbladdraaggas de voeder van het poederpoeder. Poeder het Voeden hoogteherhaalbaarheid van ± 2%, geschikt om een verscheidenheid van deeltjesgrootte te leveren om het binnenlandse generische poeder van de bekledingslegering te ontmoeten.
| Vezelinterface |
LLK |
|
| Collimatorafstand |
100 |
mm |
| Nadrukafstand |
300 |
mm |
| Golflengte |
940-1080 |
NM |
| Maximum tarief |
97 |
% |
| Gas (bewijs) gordijn |
Ja |
|
| Poeder het voeden pijp |
OVERHAAL 8 |
IWS |
| Poeder die type verzenden |
Concentrische ringvormig |
|
| Poeder die Motivatie verzenden |
Het gas draagt |
|
| Koelsysteem |
Waterkoeling |
|
| Deeltjesgrootte |
20-90 |
Um |
| Poeder die snelheid verzenden |
2-50 |
g/min |
| Poeder sendin |
1-2.5 |
mm |
| Het werkafstand |
1325mm |
|
Horizontale roterende lijst en 2D Schuine standkaliber
| Punten |
Specificaties |
| 1, Robot lineaire as |
| Waaier van de robot de lineaire dia |
2500mm |
| Snelheid van de robot de lineaire dia |
0-5000mm/min |
| De transmissiemechanisme van de robot lineair dia |
Rek en pignon |
| Motor en bestuurder van de robot de de lineaire as |
Motor en de bestuurder van KUKA de Servo |
| 2, roteren worktable as, T en Losse kop |
| De roterende plaatsing van de as hoofddoos |
Horizontaal |
| Horizontale roterende lading |
5T (Klemspelden die laden), 20T (Rollading) |
| Verticale roterende lading |
1T |
| Roterende het centrumhoogte van de asdoos |
1000mm |
| Roterende asklem en uiteinden |
Φ630mm 4-kaak klem, standaard dubbele uiteinden |
| De roterende as roteert snelheid |
0-15rpm, ga het robotprogramma in,
onophoudelijk regelbaar
|
| Machine worktable grootte |
9500*1200mm, lijst zijn Integraal afgietsel |
| Losse kop en uiteinden |
Uiteinden Taper=60℃, Mechanische expansion200mm |
| De diameter van de uiteindenkoker |
Φ200mm |
| Rol |
2pcs, de rol van de koperoppervlakte |
| Roterende asmotor en bestuurder |
Motor en de bestuurder van KUKA de Servo |
| 3, Klein roteren worktable as, T en Losse kop |
|
| De roterende plaatsing van de as hoofddoos |
Verticaal en horizontaal |
| Horizontale roterende lading |
2T |
| Roterende het centrumhoogte van de asdoos |
760mm |
| Roterende asklem en uiteinden |
Φ500mm 3-kaak klem, standaard dubbele uiteinden |
| De roterende as roteert snelheid |
0-100rpm, ga het robotprogramma in,
onophoudelijk regelbaar
|
| Losse kop en uiteinden |
Uiteinden Taper=60℃, Mechanische expansion200mm |
| De diameter van de uiteindenkoker |
Φ200mm |
| Rol |
2pcs, de rol van de koperoppervlakte |
| 4,2D schuine standkaliber |
|
| Motieas |
Tik, wartel, waarin de roterende as motor en de aandrijving van KUKA de servo gebruikt |
| Draagvlakdiameter |
Φ500mm |
| Klemdiameter |
Φ315mm, self-centering drie-Kaak |
| Het wegknippen hoek |
0-90º |
Configuratie
| Nr |
Naam |
Model |
Hoeveelheid |
opmerking |
| 1 |
Laserapparaat |
LDF4000-60 |
1 |
|
| 3 |
Laserhoofd |
|
1 |
|
| 4 |
Poeder die systeem verzenden |
|
1 |
|
| 5 |
Roterende worktable |
|
1 |
|
| 6 |
Instelmechanismeapparaat |
|
1 |
|
| 7 |
Robot |
Kr60-3 |
1 |
|
| 8 |
Hoofdcontrolemechanisme |
|
1 |
|
| 9 |
Robotcontrolemechanisme |
|
1 |
|
| 10 |
Het systeem van de roetabsorptie |
|
1 |
|
Steekproef
FAQ
1 Q: Wat is de garantie van de machine van de laserbekleding?
A: De garantie is 2 jaar, maar wij bieden de gehele dienst van de het levensnaverkoop aan.
2 Q: Wat is uw betalingstermijn?
A: T/T, L/C, Westen-Unie, enz.
3 Q: Wat is uw naverkoopdienst?
A: De ingenieurs kunnen de overzee diensten aanbieden en wij kunnen de online dienst ook aanbieden, gebruikend online het babbelen hulpmiddelen zoals Whatsapp om met klanten direct voor alle vragen te spreken.
4 Q: Hoe is de kwaliteit van de machine?
A: Hoge technoloy van Duitsland met goede kwaliteit.
5 Q: Hoe is de verrichting van de machine?
A: Wij bieden verrichtingshandboek aan en de video's, tonen u hoe te om de machine in werking te stellen.
Wij kunnen ingenieurs naar uw fabriek ook sturen om op te leiden. Of u kunt arbeider naar aanwinst opleiding in onze fabriek direct sturen.
